上海市工程建设规范

建设项目（工程）竣工档案编制技术规范

Technical code for construction project archive filing and arrangement
DG/TJ08—2046—2008 J11321—2008

1 总 则

1.0.1 为统一建设项目（工程）竣工档案（以下简称竣工档案）的验收标准，建立完整、准确、系统的竣工档案，特制定本规范。
1.0.2 本规范所指的建设项目（工程）包括工业建筑工程；民用建筑工程；市政工程；公用设施工程；交通运输工程；名胜古迹、园林绿化工程；环境保护工程；水利、防灾工程；人防、军事工程；地下管线工程；县（村）镇建设工程。
1.0.3 本规范适用于本市行政区域内竣工档案的编制、验收及报送工作。
1.0.4 竣工档案的编制除应符合本规范外，尚应符合国家和本市现行有关标准的规定。

2 术 语

3 基本规定

3.0.1 竣工档案必须真实地反映建设全过程，并应按建设项目（工程）建设程序进行收集、整理、编制，达到完整、准确、系统的要求。
3.0.2 建设单位在进行招投标或与勘察、设计、施工、监理等单位签订合同时，应对竣工档案的数量、内容、质量、费用、移交时间和违约责任等提出明确要求。
3.0.3 每个建设项目（工程）应至少编制二套纸质竣工档案，一套由建设单位自行保管，一套向市或区（县）规划行政主管部门报送。此二套竣工档案中归档的工程文件和图纸应使用原件，专业主管部门核发的证书，建设单位可以保留原件，用复制件归档报送市或区（县）规划行政主管部门。
3.0.4 向市或区（县）规划行政主管部门报送的一套竣工档案，表式和装具必须符合本规范的规定，填写时应用黑色墨水书写或打印。建设单位自行保管的一套竣工档案表式和装具也应符合本规范的规定。
3.0.5 符合下列条件的建设项目（工程）应制作及报送工程声像档案：
1 总投资在人民币五千万元及以上、一亿元以下的建设项目（工程），应制作及报送工程照片档案。
2 市重点建设项目（工程）或总投资在人民币一亿元及以上的建设项目（工程），除应制作及报送工程照片档案外，还应制作及报送工程录像档案
3.0.6 工程声像档案的密级、保管期限应与所反映的纸质竣工档案的密级、保管期限一致。
3.0.7 每个建设项目（工程）应编制一套工程电子档案，报送市或区（县）规划行政主管部门。其中应包含两类格式的工程电子文件，并应符合下列规定：
1　第一类是按照要求收集、整理、组卷后的多种格式的工程电子文件，
2　第二类是把前一类格式转换成TIFF格式后的工程电子文件，TIFF文件的压缩方式应为Group4,分辨率应为300dpi、黑白模式。
3.0.8 工程电子档案与相应的纸质或其他载体形式的工程文件应同时归档。
3.0.9 工程电子档案的存储载体应为一次性写入光盘。磁带、可擦写光盘、硬磁盘、移动硬盘、优盘、软磁盘等不宜作为长期保存电子档案的载体。
3.0.10 纸质竣工档案、工程电子档案的归档内容应按本规范附录A执行。
3.0.11 工程声像档案的归档内容应按本规范7.1节的规定执行。

4 工程文件的质量

4.1 工程文件的基本要求
4.1.1 工程文件的内容及其深度必须符合国家和本市有关工程勘察、设计、施工、监理等方面标准的规定。
4.1.2 工程文件的内容必须真实、准确、与工程实际相符合。
4.1.3 工程文件应字迹清楚，符合耐久性要求，图样清晰，图表整洁，签字盖章手续完备。
4.1.4 工程文件中文字材料幅面尺寸宜为A4幅面（297mm×210mm）。图纸宜采用国家标准图幅。
4.1.5 工程文件的纸张应采用能够长期保存的韧力大、耐久性强的纸张。用蓝晒图归档的竣工图应是新蓝图；用工程打印图归档必须符合本规范4.2节的规定。
4.1.6 工程文件为外文版的，应用中外两种文字准确表达，并应符合下列规定：
1　有关文件的中文翻译件应由翻译责任者签字认证，并与原件一并归档。
2　如无翻译件的材料，案卷目录中的案卷题名和卷内目录中的文件（图纸）名称应用中外文两种文字准确表达。

4.2 工程打印图的质量
4.2.1 工程打印图用纸应符合国家现行标准《文件用纸耐久性测试法》（DA/T11）中一般耐久纸的技术要求。
4.2.2 工程打印图字迹耐久性应符合国家现行标准《档案字迹材料耐久性测试法》（DA/T16）中墨水耐久性的指标要求。
4.2.3 工程打印图图像质量应符合现行国家标准《静电复印机工程图纸复印机》（GB/T10992.3）中静电复印品图象质量的规定。
4.2.4 工程打印图的原稿应为数字化原稿或清晰打印稿。
4.2.5 用作竣工图归档的工程打印图必须由提供方出具工程打印图质量证明。打印图质量证明应以“归档材质合格证”和“归档材质合格章”的形式进行标识，必须真实，并应符合下列规定：
1 所有生产带有此类合格证的工程打印图的单位必须提供 “复印品质量”、 “档案字迹材料耐久性”、“ 一般耐久合格纸”的质量检验合格证明。
2 工程打印图生产单位应对每批次白图提供一张合格证，并注明批号。
3 每张工程打印图应盖有“归档材质合格章”，合格章中应注明批号、打印日期。
4 质量合格证的具体办理应按《中华人民共和国产品质量法》、《中华人民共和国产品质量认证管理条例》中的相关规定执行。
5 对工程打印图质量的监督应按《上海市产品质量监督条例》进行管理。
4.3 竣工图的编制
4.3.1 施工单位在施工过程中发现设计文件和图纸有差错的应当及时提出意见和建议。所有设计变更必须经设计单位和建设单位签字盖章认可。
4.3.2 竣工图的编制形式应符合下列规定：
1 按图施工没有变动的，应由负责施工的单位在原施工图上加盖竣工图章后，作为竣工图。
2 施工中有一般性变更的，宜重新绘制图纸。若在原施工图上加以修改补充的，应由负责施工的单位依据经确认的变更文件及实际施工情况在原施工图上进行修改、补充并注明修改依据，加盖竣工图章后作为竣工图。
3 结构形式、工艺、平面布置等有其他重大改变，或不宜在原施工图上修改、补充的，应重新绘制改变后的图纸，并应在重新绘制的图纸上加盖竣工图章后作为竣工图。
4 在一个建设项目（工程）内，同一施工单位施工的同一类型的多个单位工程，相同内容的竣工图可只编制其中一个单位工程的竣工图，但不同内容及变更部位必须编制相应的竣工图。
4.3.3 竣工图的修改、注记应符合下列规定：
1 竣工图必须与工程实物相符合，所有变更内容都必须修改、注记到位（包括被修改部分的相关图纸），竣工图的修改、注记应符合制图规范，做到图形清晰和字迹工整，竣工图的修改、注记必须用黑色碳素墨水。
2 文字和数字的修改，应采用杠改法，并应注明修改依据，修改依据应注明编号和日期。可参见图4.3.3-2

3 对于少量修改的图形，应采用叉改法，并应注明修改依据，修改依据应注明编号和日期。可参见图4.3.3-3

4 对于较多修改的图形，应采用圈改法，并应注明修改依据, 修改依据应注明编号和日期。可参见图4.3.3-4
5 施工图重新绘制的，图纸的图签栏中应有变更记录栏，内容应包括序号、名称、内容及修改日期。
6 作废图纸可不归档，利用原施工图目录归档时，必须在原施工图目录上进行标注，并注明依据。
7 工程设计变更依据性文件及汇总表应符合下列规定：
1） 设计变更通知单、技术核定单、工程会议纪要等各种设计变更依据性文件应注记其原始编号或日期；
2） 在设计变更依据性文件中，应包含被修改图的图号等内容；
3） 工程设计变更依据性文件汇总表应有施工单位盖章和技术负责人签字，监理单位盖章和总监签字，确认工程变更情况。工程设计变更依据性文件汇总表的样式可参见附录B。
4.3.4 竣工图的签证应符合下列规定：
1　竣工图所用图纸必须符合国家对施工图的使用规定。
2 所有竣工图必须加盖竣工图章，竣工图章应使用不褪色的红色印泥盖印，加盖在蓝图右下角设计图签的上方或周围不压盖图形文字的地方；并应由施工单位、编制人、技术负责人签字确认，应经监理单位审核，总监理工程师签字认可。
3 施工图重新绘制的，在设计图图签栏中必须有原设计单位名称和设计人员的签证，图纸应符合设计单位施工图出图用章规定。
4 竣工图章示例如下:

5 工程文件的组卷

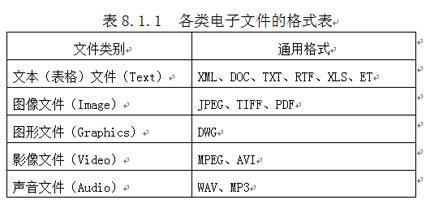

8.4 工程电子档案的归档
8.4.1 同一项目的所有电子文件归档前应批量转换为TIFF格式的图像文件（简称电子转换件），系统中应同时保留转换前的电子文件（简称电子原件）。
8.4.2 电子原件与电子转换件及其目录数据应分别存储到符合要求的脱机载体上。

☆条文说明
☆用词说明
☆ 附录A
☆ 附录B
☆ 附录C
☆ 附录D
☆ 附录E
☆ 附录F
☆ 附录G
☆ 附录H
☆ 附录J
☆ 附录K
☆ 附录L
☆ 附录M
☆ 附录N
☆ 附录P
☆ 附录Q
